Aufbau
Kollektorrahmen X
Doppelwandiges, pulverbeschichtetes Aluminiumprofil in anthrazit mit integrierter Glasaufnahme. In den Gehrungen verschweißt, dadurch besonders verwindungssteif.
Hagelsicheres Kollektorglas X
Gehärtetes, reflexionsarmes und strukturiertes Solarglas mit 3,2 mm Dicke besticht durch besonders gute Strahlungsdurchlässigkeit.
Hochselektiv beschichteter Absorber X
Vollflächenabsorber aus Kupfer mit hochselektiver Beschichtung überzeugt durch hohe Absorption (95 %) und geringe Emission (4 %).
Gummidichtung X
Die 3-lippige EPDM-Dichtung verhindert das Eindringen von Feuchtigkeit und Schmutz in den Kollektor.
Dämmung X
Durch ausgasungsfreie Mineralwolle. Rückwand: 50 mm Dicke, seitlich: 20 mm Dicke.
Überzeugend bis ins Detail
- Doppelwandiges, pulverbeschichtetes Aluminiumprofil in anthrazit mit integrierter Glasaufnahme. In den Gehrungen verschweißt, dadurch besonders verwindungssteif.
- Gehärtetes, reflexionsarmes und strukturiertes Solarglas mit 3,2 mm Dicke besticht durch besonders gute Strahlungsdurchlässigkeit.
- Vollflächenabsorber aus Kupfer mit hochselektiver Beschichtung überzeugt durch hohe Absorption (95 %) und geringe Emission (4 %).
- Die 3-lippige EPDM-Dichtung verhindert das Eindringen von Feuchtigkeit und Schmutz in den Kollektor.
- Durch ausgasungsfreie Mineralwolle. Rückwand: 50 mm Dicke, seitlich: 20 mm Dicke.
Vorteile
+ Bis zu 70 Prozent der Kosten für die Warmwasser-Bereitung sparen
+ Rund 50 Prozent der Gesamtkosten für Warmwasser und Raumheizung sparen
+ Zur Auf- bzw. Indachmontage sowie Freiaufstellung

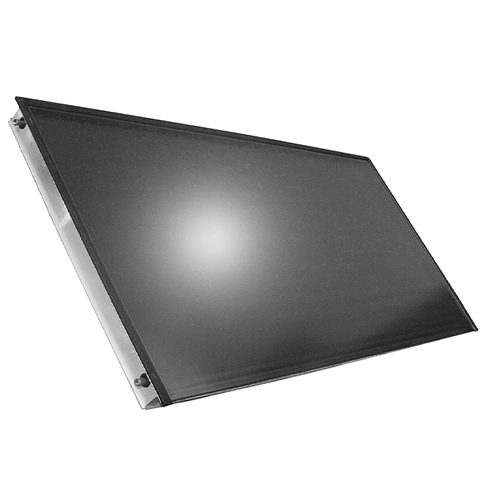

SolarWIN
Warmwasserbereitung
Mit einer Solaranlage zur Warmwasserbereitung lassen sich im Sommer bis zu 100 % der benötigten Energie kostenlos beziehen. Über das ganze Jahr gesehen können damit bis zu 70 % des Warmwassers solar geheizt und Kosten eingespart werden.
Die Einbindung von Solarwärme zur Warmwasserbereitung ist dabei ganz einfach. Alles, was Sie dazu brauchen, ist ein Solar-Registerboiler AquaWIN. Über diesen Solar-Boiler lässt sich die Wärme über die Kollektoren in das Heizsystem integrieren. Egal mit welchem Heizkessel geheizt wird, ob mit Biomasse oder fossilen Brennstoffen.
Maßgeschneidert
Windhager Solarpakete zur Warmwasserbereitung
| Windhager Solarpaket | W03 | W04 | W05 |
| Personen im Haushalt | 2-3 | 4-5 | 5-6 |
| Kollektorfläche brutto | 4,5 m² | 6,75 m² | 9,0 m² |
| Anzahl Kollektoren | 2 | 3 | 4 |
| Boilervolumen | 300 l | 400 l | 500 l |
Technische Daten
Die SolarWIN Kollektoren erhalten Sie in insgesamt drei verschiedenen Ausprägungsformen.
| Type | SWA 225 | SWH 225 | SWI 225 | |
| Montageart | Aufdach | Aufdach horizontal | Indach | |
| Bauart | Flachkollektor | Flachkollektor | Flachkollektor | |
| Abmessungen H x B x T | mm | 2.100 x 1.070 x 105 | 1.070 x 2.100 x 105 | 2.100 x 1.050 x 125 |
| Bruttofläche | m2 | 2,25 | 2,25 | 2,25 |
| Lichteintrittsfläche | m2 | 2,02 | 2,02 | 2,02 |
| Absorber-Material | Cu | Kupfer | Kupfer | Kupfer |
| Rahmenmaterial | Aluminium | Aluminium | Holz | |
| Gewicht ohne Wärmeträger | kg | 44,2 | 44,2 | 43,8 |
| Füllvolumen | l | 1,95 | 1,95 | 1,8 |
| max. Betriebsdruck/Prüfdruck | bar | 10/15 | 10/15 | 10/15 |
| erlaubter Aufstellwinkel | ° | 15 bis 70 | 15 bis 70 | 23 bis 70 (mit Windhager Blecheinfassung) |
