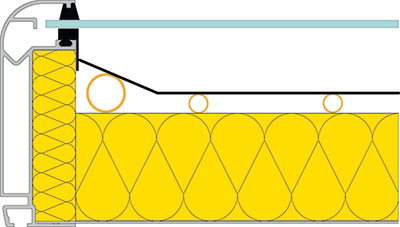

Aufbau
Kollektorrahmen X
Doppelwandiges, pulverbeschichtetes Aluminiumprofil in anthrazit mit integrierter Glasaufnahme. In den Gehrungen verschweißt, dadurch besonders verwindungssteif.
Hagelsicheres Kollektorglas X
Gehärtetes, reflexionsarmes und strukturiertes Solarglas mit 3,2 mm Dicke besticht durch besonders gute Strahlungsdurchlässigkeit.
Hochselektiv beschichteter Absorber X
Vollflächenabsorber aus Kupfer mit hochselektiver Beschichtung überzeugt durch hohe Absorption (95 %) und geringe Emission (4 %).
Gummidichtung X
Die 3-lippige EPDM-Dichtung verhindert das Eindringen von Feuchtigkeit und Schmutz in den Kollektor.
Dämmung X
Durch ausgasungsfreie Mineralwolle. Rückwand: 50 mm Dicke, seitlich: 20 mm Dicke.
Überzeugend bis ins Detail
- Doppelwandiges, pulverbeschichtetes Aluminiumprofil in anthrazit mit integrierter Glasaufnahme. In den Gehrungen verschweißt, dadurch besonders verwindungssteif.
- Gehärtetes, reflexionsarmes und strukturiertes Solarglas mit 3,2 mm Dicke besticht durch besonders gute Strahlungsdurchlässigkeit.
- Vollflächenabsorber aus Kupfer mit hochselektiver Beschichtung überzeugt durch hohe Absorption (95 %) und geringe Emission (4 %).
- Die 3-lippige EPDM-Dichtung verhindert das Eindringen von Feuchtigkeit und Schmutz in den Kollektor.
- Durch ausgasungsfreie Mineralwolle. Rückwand: 50 mm Dicke, seitlich: 20 mm Dicke.

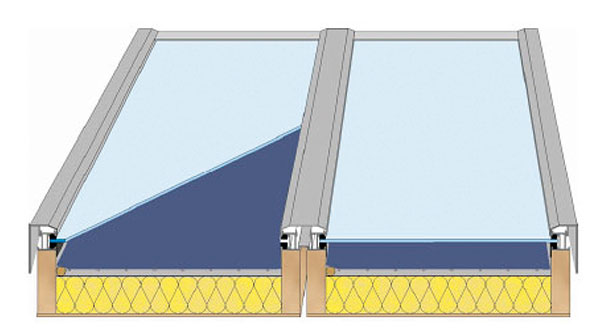

Aufbau
Gummidichtung X
Die 4-lippige EPDM-Dichtung verhindert das Eindringen von Feuchtigkeit und Schmutz in den Kollektor.
Hochselektiv beschichteter Absorber X
Vollflächenabsorber aus Kupfer mit hochselektiver Beschichtung überzeugt durch hohe Absorption (95 %) und geringe Emission (4 %).
Abdeckleisten X
Abdecksystem mit einfachem Klips-System aus pulverbeschichtetem Aluminium in anthrazit ohne sichtbare Schrauben. Gewährleistet eine sichere Abdichtung.
Hagelsicheres Kollektorglas X
Gehärtetes, reflexionsarmes und strukturiertes Solarglas mit 3,2 mm Dicke besticht durch besonders gute Strahlungsdurchlässigkeit.
Kollektorrahmen X
Aus umweltfreundlichem Holz, reguliert selbständig die Feuchtigkeit beim Verbau direkt ins Dach.
Dämmung X
Durch ausgasungsfreie Mineralwolle an der Rückwand mit 50 mm Dicke.
Überzeugend bis ins Detail
- Die 4-lippige EPDM-Dichtung verhindert das Eindringen von Feuchtigkeit und Schmutz in den Kollektor.
- Vollflächenabsorber aus Kupfer mit hochselektiver Beschichtung überzeugt durch hohe Absorption (95 %) und geringe Emission (4 %).
- Abdecksystem mit einfachem Klips-System aus pulverbeschichtetem Aluminium in anthrazit ohne sichtbare Schrauben. Gewährleistet eine sichere Abdichtung.
- Gehärtetes, reflexionsarmes und strukturiertes Solarglas mit 3,2 mm Dicke besticht durch besonders gute Strahlungsdurchlässigkeit.
- Aus umweltfreundlichem Holz, reguliert selbständig die Feuchtigkeit beim Verbau direkt ins Dach.
- Durch ausgasungsfreie Mineralwolle an der Rückwand mit 50 mm Dicke.
Vorteile
+ Bis zu 70 Prozent der Kosten für die Warmwasser-Bereitung sparen
+ Rund 50 Prozent der Gesamtkosten für Warmwasser und Raumheizung sparen
+ Zur Auf- bzw. Indachmontage sowie Freiaufstellung
SolarWIN
Warmwasserbereitung
Mit einer Solaranlage zur Warmwasserbereitung lassen sich im Sommer bis zu 100 % der benötigten Energie kostenlos beziehen. Über das ganze Jahr gesehen können damit bis zu 70 % des Warmwassers solar geheizt und Kosten eingespart werden.
Die Einbindung von Solarwärme zur Warmwasserbereitung ist dabei ganz einfach. Alles, was Sie dazu brauchen, ist ein Solar-Registerboiler AquaWIN. Über diesen Solar-Boiler lässt sich die Wärme über die Kollektoren in das Heizsystem integrieren. Egal mit welchem Heizkessel geheizt wird, ob mit Biomasse oder fossilen Brennstoffen.
SolarWIN
Heizungsunterstützung
Je nach Größe und Auslegung der Solaranlage kann die kostenlose Sonnenenergie entweder nur zur Warmwasser-Bereitung oder auch zur Heizungsunterstützung genutzt werden. Dadurch können zusätzlich zu den 70 % der Kosten für Warmwasser weitere 30 % der Kosten für die Heizung gespart werden!
Dazu sind lediglich eine größere Kollektorfläche und ein Pufferspeicher notwendig, um die Solarenergie auch für das Heizen zu nutzen. Möglich ist dies grundsätzlich mit jedem Heizkessel, egal ob Biomasse oder Fossil, jedoch abgestimmt mit der Regelung.
Maßgeschneidert
Windhager Solarpakete zur Warmwasserbereitung
| Windhager Solarpaket | W03 | W04 | W05 |
| Personen im Haushalt | 2-3 | 4-5 | 5-6 |
| Kollektorfläche brutto | 4,5 m² | 6,75 m² | 9,0 m² |
| Anzahl Kollektoren | 2 | 3 | 4 |
| Boilervolumen | 300 l | 400 l | 500 l |
Technische Daten
Die SolarWIN Kollektoren erhalten Sie in insgesamt drei verschiedenen Ausprägungsformen.
| Type | SWA 225 | SWH 225 | SWI 225 | |
| Montageart | Aufdach | Aufdach horizontal | Indach | |
| Bauart | Flachkollektor | Flachkollektor | Flachkollektor | |
| Abmessungen H x B x T | mm | 2.100 x 1.070 x 105 | 1.070 x 2.100 x 105 | 2.100 x 1.050 x 125 |
| Bruttofläche | m2 | 2,25 | 2,25 | 2,25 |
| Lichteintrittsfläche | m2 | 2,02 | 2,02 | 2,02 |
| Absorber-Material | Cu | Kupfer | Kupfer | Kupfer |
| Rahmenmaterial | Aluminium | Aluminium | Holz | |
| Gewicht ohne Wärmeträger | kg | 44,2 | 44,2 | 43,8 |
| Füllvolumen | l | 1,95 | 1,95 | 1,8 |
| max. Betriebsdruck/Prüfdruck | bar | 10/15 | 10/15 | 10/15 |
| erlaubter Aufstellwinkel | ° | 15 bis 70 | 15 bis 70 | 23 bis 70 (mit Windhager Blecheinfassung) |
